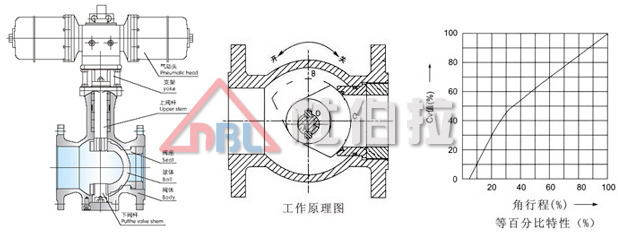

氣動偏芯半球閥工作原理
以壓縮空氣為動力，通過活塞齒條，齒輪的機械傳動閥桿，以角行程輸出的扭矩轉動球體繞中心A轉動，球體自B點移至C點，此時相對閥門中心點O，從B到C的軌跡為一突輪狀偏芯，右旋轉入閥座使閥門關閉保持優(yōu)良密封，按突輪原理設計，閥門關閉件從開啟到關閉過程中，作用在閥座上的力逐漸增加，即關閉件表面與閥座由完全脫離到接觸，并逐漸增大密封比壓，直到完全密封，反之為開。
氣動偏芯半球閥主要零件材料及適用溫度、介質
材料代號 | C（WCB） | P（304） | R（316） | ||
主要零件 | 閥體 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | |
球體 | 2Cr13、（304） | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | ||
閥桿 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | ||
閥座密封 | 增強聚四氟乙烯 、對位聚苯 、硬質合金鋼密封 | ||||
填料 | 聚四氟乙烯 、柔性石墨 | ||||
適用工況 | 適用介質 | 蒸汽、水、油品 | 硝酸堿類腐蝕性介質 | 醋酸類腐蝕性介質 | |
適用溫度 | 聚四氟乙烯≤180℃，對位聚苯≤300℃，金屬密封≤425℃ | ||||
氣動偏芯半球閥技術性能參數(shù)
主要外形和連接尺寸
壓力 (MPa) | 通徑 DN(mm) | 尺寸（mm） | ||||||||||||
L | PN1.6MPa | PN2.5MPa | PN4.0MPa | |||||||||||
法蘭 | D | D1 | D2 | Z-фd | D | D1 | D2 | Z-фd | D | D1 | D2 | Z-фd | ||
PN1.6 PN2.5 PN4.0 | 40 | 125 | 145 | 110 | 85 | 4-18 | 145 | 110 | 85 | 4-18 | 145 | 110 | 85 | 4-18 |
50 | 140 | 160 | 125 | 100 | 4-18 | 160 | 125 | 100 | 4-18 | 160 | 125 | 100 | 4-18 | |
65 | 178 | 180 | 145 | 120 | 4-18 | 180 | 145 | 120 | 8-18 | 180 | 145 | 120 | 8-18 | |
80 | 190 | 195 | 160 | 135 | 8-18 | 195 | 160 | 135 | 8-18 | 195 | 160 | 135 | 8-18 | |
100 | 200 | 215 | 180 | 155 | 8-18 | 230 | 190 | 160 | 8-23 | 230 | 190 | 160 | 8-23 | |
125 | 254 | 245 | 210 | 185 | 8-18 | 270 | 220 | 188 | 8-25 | 270 | 220 | 188 | 8-25 | |
150 | 267 | 280 | 240 | 210 | 8-23 | 300 | 250 | 218 | 8-25 | 300 | 250 | 218 | 8-25 | |
200 | 292 | 335 | 295 | 265 | 12-23 | 360 | 310 | 278 | 12-25 | 375 | 320 | 282 | 12-30 | |
250 | 330 | 405 | 355 | 320 | 12-25 | 425 | 370 | 332 | 12-30 | 445 | 385 | 345 | 12-34 | |
300 | 390 | 460 | 410 | 375 | 12-25 | 485 | 430 | 390 | 16-30 | 510 | 450 | 408 | 16-34 | |
